Le perçage précis du circuit imprimé à l’emplacement du potentiomètre de l’écran LCD facilite grandement le réglage du contraste après l’assemblage final. Cette attention méticuleuse portée à l’ergonomie physique souligne l’importance d’une conception réfléchie dans le domaine de la mécatronique miniature, où chaque millimètre carré est optimisé pour la performance. En 2026, l’essor des dispositifs connectés portables a radicalement transformé les méthodes d’apprentissage technique, permettant aux ingénieurs de concevoir des laboratoires mobiles capables de tenir dans une main. Ce projet repose sur l’intégration harmonieuse de composants électroniques sophistiqués et d’une interface de communication sans fil robuste, ouvrant la voie à une multitude d’applications éducatives et professionnelles. L’objectif principal demeure la création d’une plateforme polyvalente qui simplifie l’interaction entre le monde physique et le code informatique, tout en garantissant une autonomie suffisante pour des sessions de travail prolongées sur le terrain.
Le Cœur Électronique et la Gestion de l’Énergie

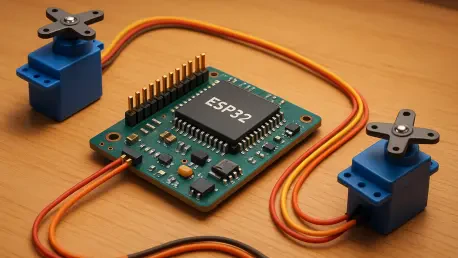

Le choix du microcontrôleur constitue la pierre angulaire de ce dispositif miniaturisé, imposant des contraintes strictes en termes de taille et de consommation électrique. L’utilisation de l’ESP32-C3 SuperMini s’est imposée comme une évidence technologique grâce à son format extrêmement compact et ses capacités natives de communication Wi-Fi. Ce cerveau électronique permet d’exécuter des scripts complexes sous un environnement MicroPython, offrant ainsi une flexibilité de programmation inégalée pour un appareil de cette dimension. La capacité de traitement de cette puce garantit une réactivité optimale lors de la réception des commandes à distance, tout en maintenant une empreinte énergétique minimale. Cette efficacité est cruciale pour assurer la stabilité des processus mécatroniques embarqués, notamment lors de l’exécution simultanée de plusieurs tâches de contrôle ou de lecture de capteurs, ce qui définit la qualité globale de l’expérience utilisateur finale au sein de cet écosystème compact.
L’alimentation électrique représente un défi majeur pour tout système nomade, nécessitant une source d’énergie à la fois dense et fiable pour alimenter les composants gourmands. Le kit s’appuie sur une batterie Li-Po de 3,7 V affichant une capacité de 2500 mAh, ce qui permet d’atteindre une autonomie record de plusieurs jours sans recharge. Pour répondre aux exigences des périphériques nécessitant une tension supérieure, un module convertisseur élévateur, ou booster, transforme la tension de base en un flux stabilisé de 5 V. Ce module intègre également une gestion intelligente de la charge via une connectique USB-C moderne, facilitant l’entretien du dispositif. Un interrupteur physique à bascule est stratégiquement placé pour isoler le circuit durant les phases de charge, évitant ainsi toute interférence électrique. Cette architecture garantit que le microcontrôleur et les moteurs reçoivent un courant propre et constant, prévenant les dysfonctionnements liés aux fluctuations de tension.
Interfaces Sensorielles et Retour d’Information
La dimension interactive du kit mécatronique est portée par des modules visuels et sonores qui traduisent les données numériques en signaux perceptibles par l’homme. Un anneau composé de huit diodes électroluminescentes RGB assure le retour visuel, capable de générer une vaste palette de couleurs pour signaler l’état du système ou les erreurs potentielles. Une optimisation ingénieuse consiste à limiter logiciellement la luminosité de ces composants pour réduire la consommation d’énergie sans sacrifier la visibilité. En parallèle, l’intégration d’un buzzer passif permet une communication sonore nuancée grâce à la modulation de largeur d’impulsion, offrant la possibilité de composer des mélodies ou des alertes sonores spécifiques. Le placement physique de l’anneau autour du buzzer sur le circuit imprimé illustre une volonté d’optimisation spatiale maximale, permettant de regrouper les fonctions d’alerte dans une zone centrale et compacte, tout en conservant une esthétique soignée et professionnelle.
L’affichage des données textuelles et graphiques est confié à une solution hybride combinant un écran OLED haute résolution et un afficheur LCD classique. L’écran OLED de 0,96 pouce excelle dans la représentation de graphismes détaillés et de menus complexes, tandis que le module LCD 1602 offre une lisibilité supérieure pour les messages textuels de base dans des conditions de luminosité variées. Pour minimiser l’épaisseur totale de l’appareil, les connecteurs encombrants ont été supprimés au profit d’une soudure directe des modules de communication sur le circuit imprimé principal. Cette approche nécessite une précision chirurgicale lors du montage, mais elle permet d’obtenir un profil d’appareil incroyablement fin. Le réglage du contraste, souvent négligé, est ici rendu accessible par un accès direct au potentiomètre à travers le boîtier, garantissant que l’utilisateur puisse adapter l’affichage à son environnement immédiat sans avoir à démonter l’intégralité de la structure protectrice.
Mécanique de Mouvement et Stabilité Électrique
L’ajout de capacités motrices via des servomoteurs SG90 transforme le circuit électronique en une machine mécatronique capable d’agir physiquement sur son environnement. Ces moteurs, bien qu’efficaces, sont réputés pour générer des appels de courant importants qui peuvent déstabiliser l’alimentation du microcontrôleur et provoquer des redémarrages intempestifs. Pour contrer ce phénomène technique, l’installation d’un condensateur électrolytique de haute capacité, atteignant 2200 µF, agit comme un réservoir d’énergie local capable de lisser les pics de consommation. Ce composant volumineux est astucieusement dissimulé sous l’afficheur LCD, utilisant un espace autrement perdu pour renforcer la robustesse électrique de l’ensemble. Cette solution technique permet au kit de piloter des bras mécaniques ou des roues avec une fluidité constante, garantissant que les opérations logicielles ne soient jamais interrompues par les exigences physiques des actionneurs mécaniques embarqués.
La durabilité du matériel est assurée par un assemblage physique rigoureux reposant sur un circuit imprimé de dimensions standardisées, facilitant son transport dans des étuis de protection courants. Les connexions entre les différents modules sont réalisées avec du fil monobrin de précision, et l’application stratégique de résine UV sur les points de soudure les plus sollicités protège les câbles contre les ruptures dues aux vibrations ou aux manipulations répétées. Cette méthode de renforcement est particulièrement pertinente pour les câbles souples reliant la batterie et les moteurs, qui sont souvent les points faibles des dispositifs portables. En privilégiant des supports pour les composants fragiles et des soudures à plat pour les éléments statiques, le concepteur parvient à un équilibre entre maintenabilité et compacité. Chaque choix de montage a été validé pour résister aux contraintes d’une utilisation quotidienne intensive, que ce soit en milieu scolaire ou lors de sessions de prototypage rapide.
Architecture Logicielle et Abstraction des Commandes
La véritable force de ce kit réside dans la simplicité de son interface logicielle, qui permet de manipuler des fonctions complexes sans nécessiter une expertise approfondie en programmation de bas niveau. Le système s’articule autour d’une architecture à trois couches où un programme intermédiaire, le daemon, assure la traduction entre les commandes de l’utilisateur et les registres matériels du microcontrôleur. L’utilisation d’une interface de programmation applicative, ou API, permet de commander les DELs, les écrans ou les moteurs par le biais de fonctions intuitives en langage Python. Cette abstraction logicielle masque les détails techniques tels que les numéros de broches ou les protocoles de communication série, rendant la création d’applications immédiate pour les débutants. Cette approche favorise une courbe d’apprentissage rapide, permettant aux utilisateurs de se concentrer sur la logique de leur projet plutôt que sur les complexités de l’électronique fondamentale.
Le pilotage du dispositif s’effectue via une connexion réseau, offrant une liberté totale de mouvement et permettant d’interagir avec le kit depuis n’importe quel terminal connecté, qu’il s’agisse d’un smartphone, d’une tablette ou d’un ordinateur. Le serveur intégré gère les requêtes entrantes et assure une exécution fluide des scripts, transformant le kit en un véritable nœud IoT réactif. Cette connectivité universelle est essentielle pour tester des scénarios de domotique ou de robotique connectée dans des environnements réels. En facilitant l’accès au code source et en proposant des bibliothèques de fonctions pré-établies, le système encourage l’expérimentation et le partage au sein de la communauté des développeurs. La structure logicielle a été pensée pour être évolutive, supportant l’ajout de nouvelles fonctionnalités sans nécessiter de refonte complète du code de base, ce qui pérennise l’investissement technique des utilisateurs sur le long terme.
Perspectives Pratiques et Mise en Œuvre : Un Bilan Stratégique
L’intégration réussie de composants disparates dans un format de poche a démontré qu’une approche méthodique de la mécatronique permet de lever les obstacles traditionnels à l’apprentissage de l’ingénierie. Ce kit a fourni une plateforme robuste pour explorer les interactions entre le matériel et le logiciel, prouvant son efficacité dans divers contextes pédagogiques et techniques. Les solutions apportées pour stabiliser la tension et optimiser l’espace ont constitué des bases solides pour le développement de prototypes plus ambitieux. À travers ce projet, la preuve a été faite qu’un design compact n’impliquait pas nécessairement une réduction des fonctionnalités, mais exigeait plutôt une ingéniosité accrue dans l’agencement des éléments. Les retours d’expérience ont souligné la fiabilité du système lors d’utilisations prolongées, confirmant que les choix de composants et de méthodes d’assemblage répondaient aux exigences de durabilité attendues pour des outils technologiques de cette catégorie.
Pour les développeurs et les éducateurs souhaitant s’engager dans cette voie, il est conseillé de privilégier la qualité des soudures et la protection des connexions par résine pour garantir la longévité du matériel. La prochaine étape logique consisterait à étendre les capacités de l’API pour inclure la gestion de capteurs environnementaux plus complexes, comme les lidars miniatures ou les modules de vision artificielle. L’adoption de ce kit dans des projets de domotique miniature a déjà montré des résultats prometteurs, et son évolution vers des systèmes de contrôle multi-agents pourrait ouvrir de nouveaux horizons en robotique collaborative. En fin de compte, l’accessibilité de ce laboratoire de poche a permis de démocratiser l’accès aux technologies de pointe, invitant chacun à devenir acteur de l’innovation technologique de demain. La pérennité de cette plateforme dépendra désormais de la capacité de sa communauté à enrichir continuellement l’écosystème logiciel qui l’anime.
